脈沖輸出數字溫度傳感器
脈沖輸出數字溫度傳感器
➢ 分辨率高,最高可達 0.0625℃
➢ 全溫域内保持高精度
✓ -20 oC ~ 85oC : ±0.5℃ (最大)
✓ -50 oC ~ -20 oC: ±0.75 ℃ (最大)
✓ 85 oC ~ 150 oC: ±0.75 ℃ (最大)
➢ 脈沖數型數字輸出,無需 AD 轉換接口
➢ 單次溫度轉換時間 50ms
➢ 轉換時工作電流僅 30uA,零待機功耗
➢ 供電範圍寬,1.65V 到 5.5V
➢ 可直接替換傳統 NTC
- 1+:¥7.7
- 50+:¥7.5
- 5000+:6.8
- 50000+:更多優惠
⚫ 産品概述
NST1001是一款高精度雙引腳數字脈沖輸出型溫度傳感器,屬于納芯微電子D-NTC™系列。NST1001特有的脈沖計數型數字輸出以及在寬溫度範圍内高精度的特性,可直接與MCU的GPIO連接使用,保障測量精度的同時降低MCU開銷并減少成本。NST1001的測溫範圍爲-50°C 到150°C,滿足汽車、工業、家用電器等場合對溫度監測的需求。NST1001僅有兩個引腳,可以使得NST1001芯片可輕松應用于雙線數字溫度探針或者直接替代NTC熱敏電阻。相較于傳統的NTC熱敏電阻,NST1001使用更簡單、數字化、更精确,其無需借助系統校準或軟硬件補償的情況下就可以實現全溫區内的高精度溫度檢測。NST1001内置EMI濾波器,使得其可以用于存在較大幹擾的設備中。由于NST1001工作電流極低,可以通過MCU的GPIO供電,因此也可以用于對功耗要求特别嚴格的無線物聯網傳感器節點中。
⚫ 特征:
➢ 寬溫度工作範圍–50°C 至 150°C
➢ 分辨率高,最高可達 0.0625℃
➢ 全溫域内保持高精度
✓ -20 oC ~ 85oC : ±0.5℃ (最大)
✓ -50 oC ~ -20 oC: ±0.75 ℃ (最大)
✓ 85 oC ~ 150 oC: ±0.75 ℃ (最大)
➢ 脈沖數型數字輸出,無需 AD 轉換接口
➢ 單次溫度轉換時間 50ms
➢ 轉換時工作電流僅 30uA,零待機功耗
➢ 供電範圍寬,1.65V 到 5.5V
➢ 可直接替換傳統 NTC
➢ 封裝形式
✓ TO-92s (4mm x 3mm)
✓ DFN2L(1.6mm x 0.8mm)

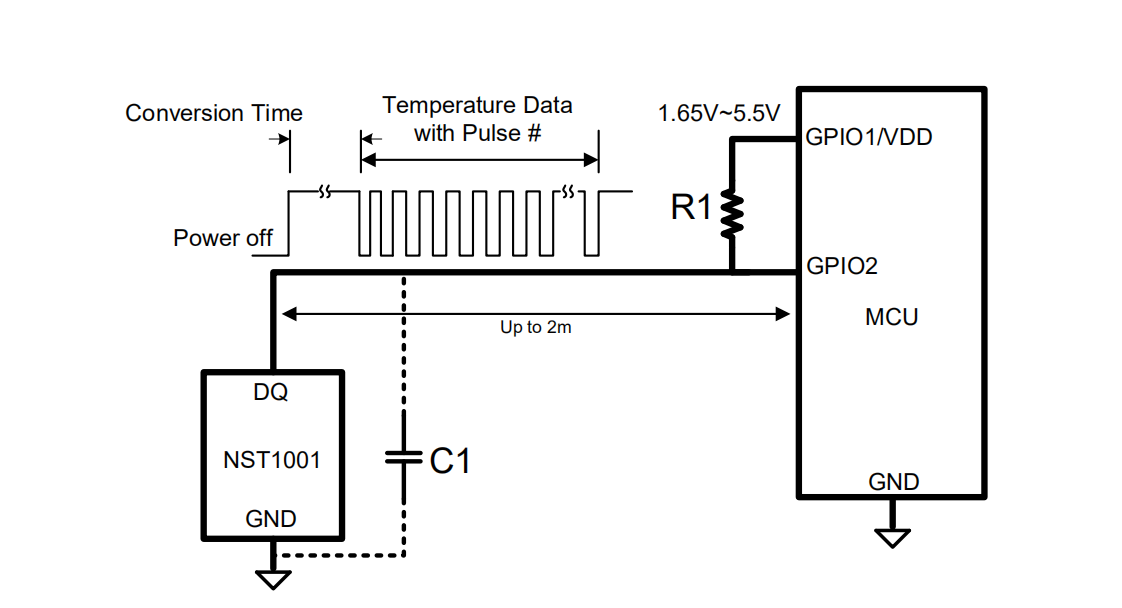

⚫ 應用電路示意圖:
