三相計量
三相計量芯片RN8302系列
◆交、直流計量。
◆5000:1動态範圍内,非線性誤差<0.1%,滿足0.5S和0.2S級有功電能表精度要求業内功耗最低,僅5mA。
◆溫度系數僅爲5ppm/℃。
◆提供電壓暫降檢測
◆具有二次側互感器開短路檢測功能
◆廣泛應用于各種電表、國家電網和南方電網智能電表、數顯表。
◆5000:1動态範圍内,非線性誤差<0.1%,滿足0.5S和0.2S級有功電能表精度要求業内功耗最低,僅5mA。
◆溫度系數僅爲5ppm/℃。
◆提供電壓暫降檢測
◆具有二次側互感器開短路檢測功能
◆廣泛應用于各種電表、國家電網和南方電網智能電表、數顯表。
- 1+:¥7.7
- 50+:¥7.5
- 5000+:6.8
- 50000+:更多優惠
計量
提供全波、基波有功電能,5000:1 動态範圍内,非線性誤差<0.1%,滿足 0.5S 和 0.2S
級有功電能表精度要求
提供全波、基波無功電能,5000:1 動态範圍内,非線性誤差<0.1%
提供全波、基波視在電能
提供有功、無功功率方向,支持無功四象限判斷
具有潛動啓動功能,啓動阈值可調
電表常數可調
提供有功、無功、視在的快速脈沖計數
提供全波、基波,有功、無功和視在脈沖輸出
測量
提供全波和基波有功、無功、視在功率
提供全波、基波和諧波三相電壓電流有效值
提供全波、基波功率因數
提供電壓線頻率,測量誤差<0.02%
提供各相電壓電流相角,測量誤差<0.02°
提供七路過零檢測,過零阈值可設置
提供電壓相序錯檢測
提供失壓指示,失壓阈值可設置
提供靈活的電壓、電流波形緩存數據
提供電壓暫降檢測
提供過壓、過流檢測
防竊電
提供零線電流測量
提供一種低功耗模式 NVM2,用于電流比較預判,阈值 2 檔可設置,功耗小于 150μA
提供一種低功耗模式 NVM1,實現低功耗電流有效值測量,功耗小于 2mA
提供全失壓主動上報功能,典型應用平均功耗僅爲 7μA
軟件校表
提供七路 ADC 通道增益校正
提供七路 ADC 通道相位校正,其中 A、B、C 三路電流通道支持分段相位校正
提供功率增益校正
提供有功、無功功率分段相位校正
提供有功、無功、有效值 Offset 校正
提供校驗和寄存器,對校表數據自動校驗
适用于三相三線、三相四線制
具有一個中斷輸出引腳
工作電壓範圍:3.0V-3.6V
工作溫度範圍:-40℃-85℃
采用 LQFP44 綠色封裝
提供全波、基波有功電能,5000:1 動态範圍内,非線性誤差<0.1%,滿足 0.5S 和 0.2S
級有功電能表精度要求
提供全波、基波無功電能,5000:1 動态範圍内,非線性誤差<0.1%
提供全波、基波視在電能
提供有功、無功功率方向,支持無功四象限判斷
具有潛動啓動功能,啓動阈值可調
電表常數可調
提供有功、無功、視在的快速脈沖計數
提供全波、基波,有功、無功和視在脈沖輸出
測量
提供全波和基波有功、無功、視在功率
提供全波、基波和諧波三相電壓電流有效值
提供全波、基波功率因數
提供電壓線頻率,測量誤差<0.02%
提供各相電壓電流相角,測量誤差<0.02°
提供七路過零檢測,過零阈值可設置
提供電壓相序錯檢測
提供失壓指示,失壓阈值可設置
提供靈活的電壓、電流波形緩存數據
提供電壓暫降檢測
提供過壓、過流檢測
防竊電
提供零線電流測量
提供一種低功耗模式 NVM2,用于電流比較預判,阈值 2 檔可設置,功耗小于 150μA
提供一種低功耗模式 NVM1,實現低功耗電流有效值測量,功耗小于 2mA
提供全失壓主動上報功能,典型應用平均功耗僅爲 7μA
軟件校表
提供七路 ADC 通道增益校正
提供七路 ADC 通道相位校正,其中 A、B、C 三路電流通道支持分段相位校正
提供功率增益校正
提供有功、無功功率分段相位校正
提供有功、無功、有效值 Offset 校正
提供校驗和寄存器,對校表數據自動校驗
适用于三相三線、三相四線制
單+3.3V 電源供電,具有電源監控功能
内置 1.25V ADC 基準電壓,溫度系數典型值 5ppm/℃,也可外接基準電壓
具有高速 SPI 接口,傳輸速率可達 3.5Mbps,提供寫保護功能 具有一個中斷輸出引腳
工作電壓範圍:3.0V-3.6V
工作溫度範圍:-40℃-85℃
采用 LQFP44 綠色封裝

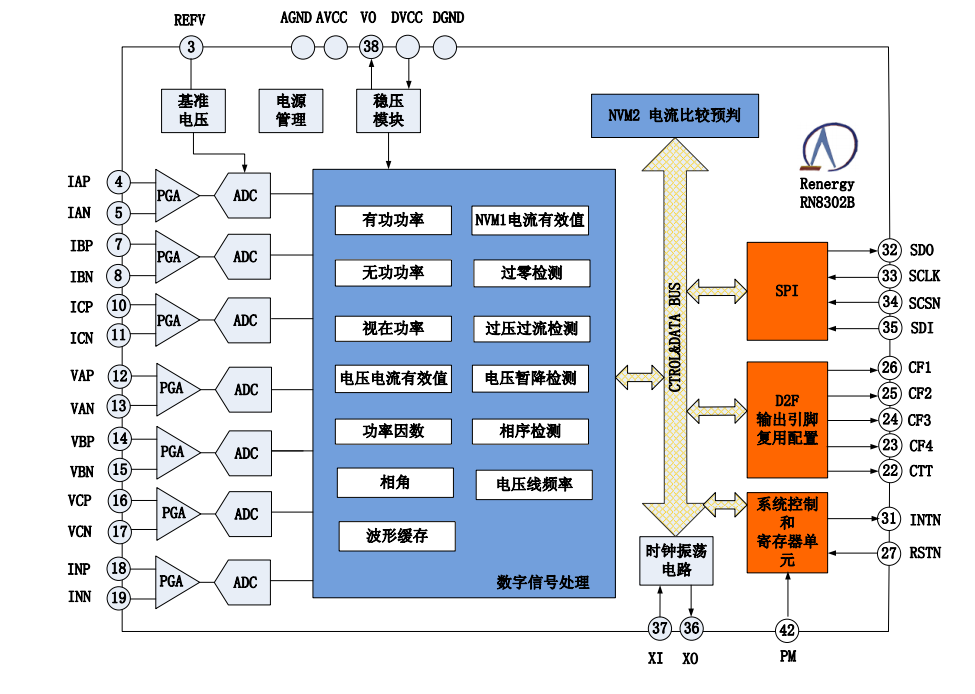

功能框圖

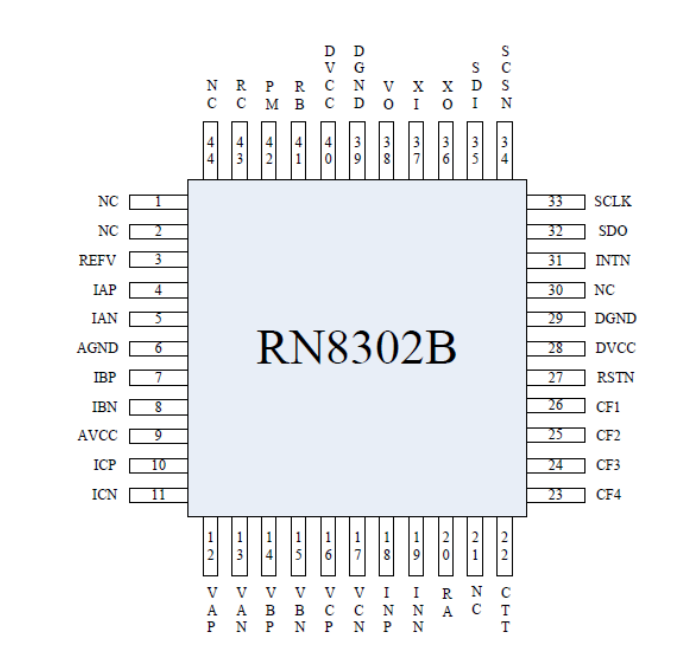

管腳定義:

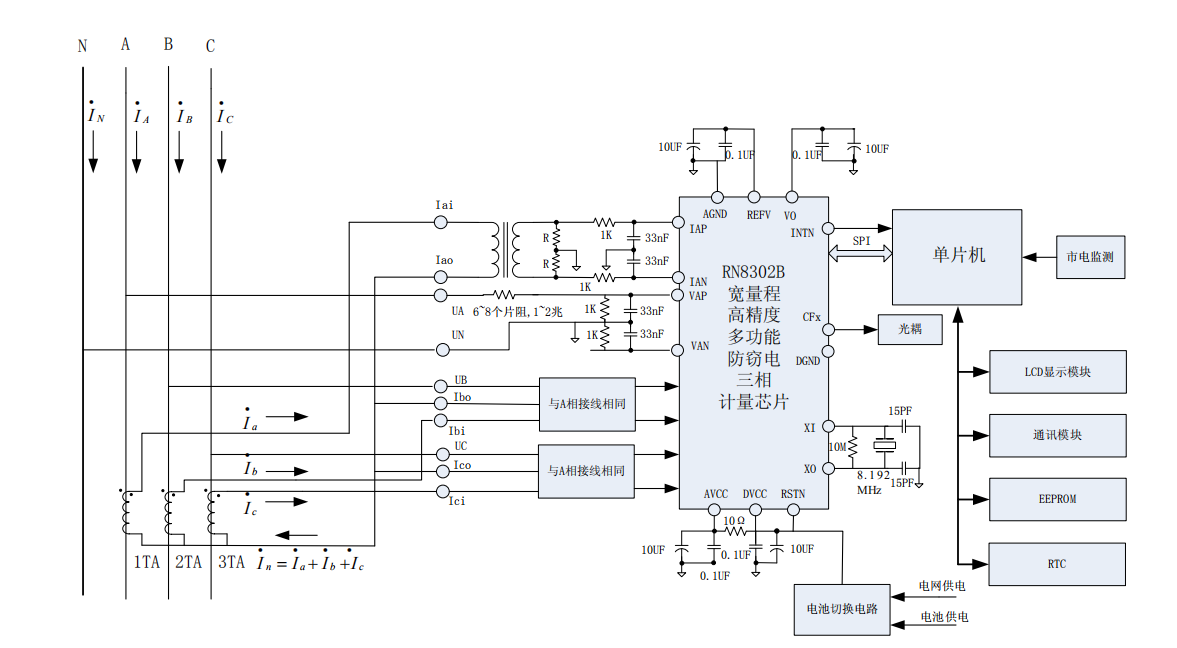

典型應用:
