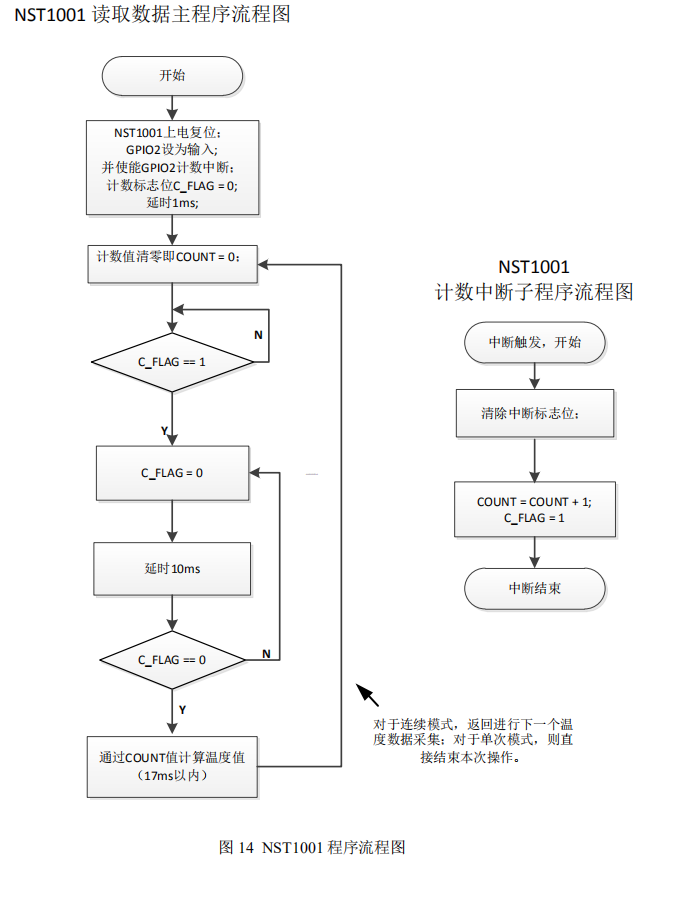

NST1001的MCU控制流程及參考程序

2019-04-12 09:58:00

NST1001 的 MCU 控制參考程序
NST1001 讀取溫度計數程序

輔助程序 1,定義用到的變量
unsigned intCOUNT=0; //定義計數值變量 COUNT
extern charC_FLAG=0; //定義中斷服務标志位 C_FLAG;
extern charTemp_enable=1; //定義溫度使能;
輔助程序 2,中斷子函數
void KBI0_IRQHandler(void) //中斷函數 KBI0,外部中斷對應 GPIO2 上升沿
{
CLEAN_KBI0_FLAG; //清除 KBI0 中斷标志位
COUNT++; //外部中斷 KBI0 每觸發一次,計數器加 1,
C_FLAG =1;
}
輔助程序 3,延時子函數
voiddelay_ms(uint32 ms)
{
for(i=0;i }
主程序
int main(void) //主程序 main
{
while(1)
{
if(Temp_enable == 1) //溫度測量使能爲 1 時,主程序執行溫度采集循環;設置使能爲 0 跳
過溫度測量執行其他程序
{
MCU_GPIO1=1; //NST1001 連接 IO 口置高,芯片上電工作
C_FLAG = 0; //置位 C_FLAG,準備采集數據
delay_ms(1); //等待外部 GPIO2 的第一個脈沖,用于屏蔽上電後第一段空檔期;
Enable_irq(KBI0_IRQn); //開啓外部中斷 KBI0,容許外部觸發
if(C_FLAG==1)
{
C_FLAG = 0;
delay_ms(10); //延時等待十毫秒, 無外部中斷觸發
if(C_FLAG==0) //再次判斷讀取數據标志位,是否被外部中斷 KBI0 觸發
{ Disable_irq(KBI0_IRQn); //關閉外部中斷 KBI0
DATA= COUNT; //獲取溫度計數值,DATA 即爲采集到的當前溫度值計數
COUNT=0;
Enable_irq(KBI0_IRQn); //開啓外部中斷 KBI0
}
}
}
Else(Temp_enable==0)
{
…………//其它程序
}
}
return 0;
}
