隔離485哪種方案好
2019-08-22 14:30:00RS485電路可以分爲非隔離型和隔離型。隔離型電路是在非隔離型電路的基礎上增加隔離性能,使得電路具有更強的抗幹擾性和系統穩定性。
以下三種情況需要485隔離:
1、當485通信接口外部節點連接高壓時,極易損壞後端電路,甚至可能會在使用端産生觸電;
2、當485通信節點距離太遠時,每個節點的參考地都接于本地的大地,當兩端大地之間存在較大的壓差時,地電勢會以共模電壓的方式疊加在信号線上,從而有可能超出端口可承受的共模電壓範圍,影響正常通信,甚至會損壞後端電路;
3、當距離較遠的485通信節點之間的地平面利用線纜進行連接時(如485屏蔽電纜),地線會和大地形成地環路,該環路會耦合外部共模噪聲,并産生地環路電流,可能會導緻整個電路系統失效。
隔離型485電路可有效將系統中高壓區域與安全區域隔離,以保證設備及人身安全;并斷開長距離傳輸信号的地回路,以避免地環路和共模信号的影響,因而越來越多的應用于485系統中。

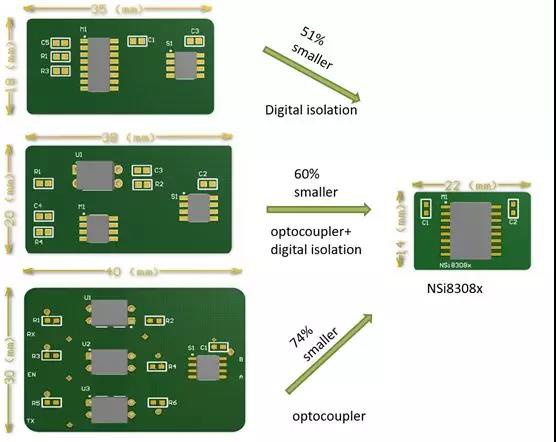

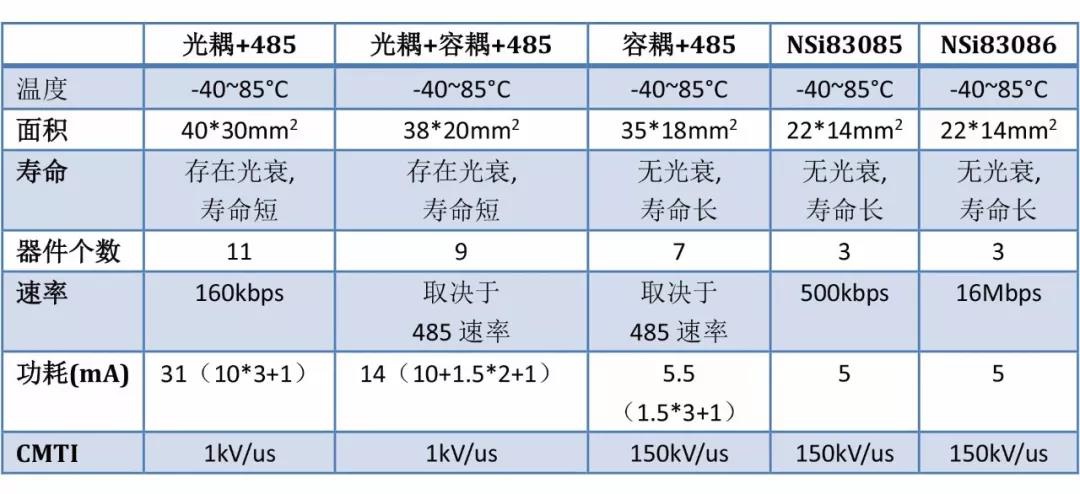

幾種隔離方案對比:

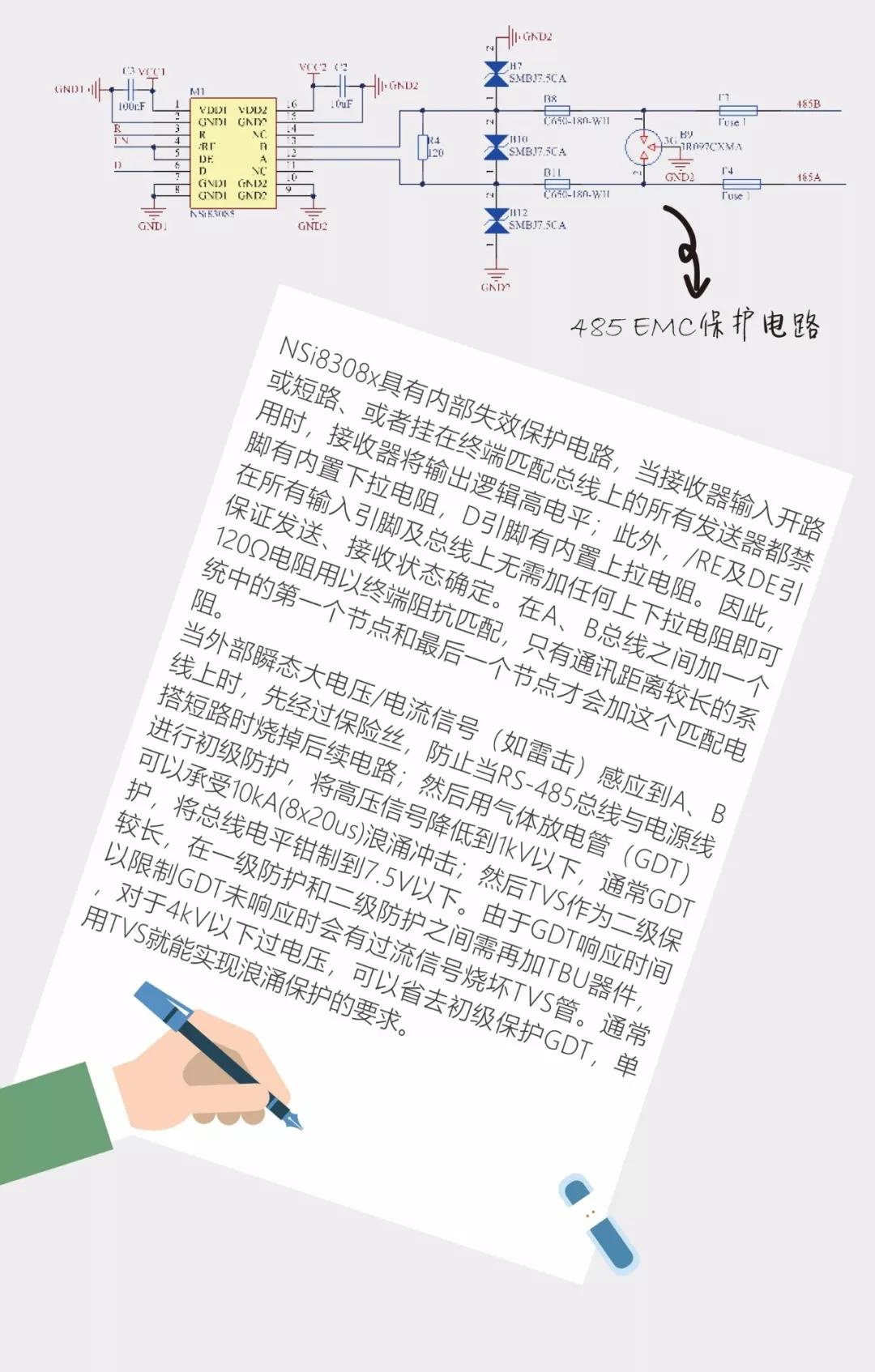

納芯微電子的半雙工隔離RS-485芯片NSi83085及全雙工隔離RS-485芯片NSi83086具有高可靠性、高隔離耐壓、高共模抗擾、以及高集成度的特點,其能夠承受較爲複雜的EMC環境,如ESD、EFT、浪湧等;隔離耐壓值可達到符合UL1577标準的5kVrms,CMTI達到150kV/us;内部集成了數字隔離和RS-485驅動兩種功能設計,可大幅簡化系統設計複雜度,并減少系統PCB的面積,是實現485隔離的最佳選擇。
